2014-03-28

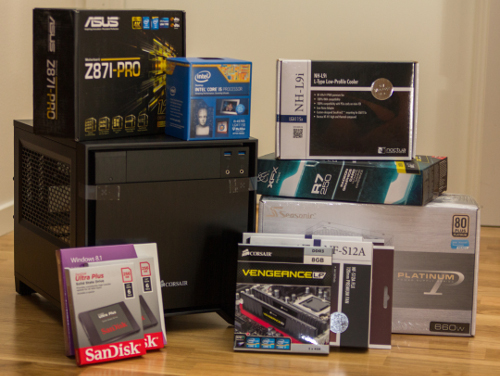

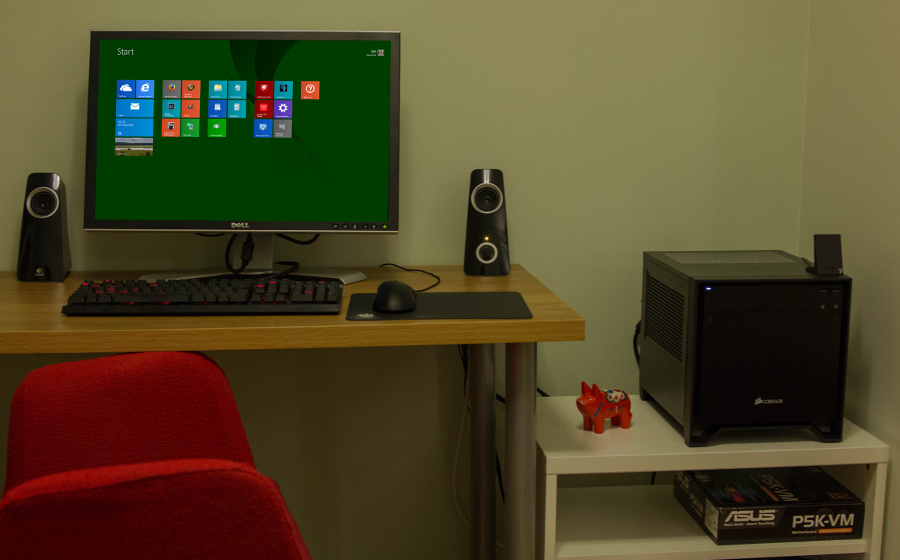

Corsair Obsidian 250D
Liten men rymlig - Ljudlös - mITX
Chassi:
Moderkort:
CPU:
CPU-kylare:
Nätaggregat:
Minne:
Hårddisk:
Grafikkort:
OS:
2015-10-06
|
Corsair Obsidian 250D
Asus Z87I-PRO WiFi Socket-1150 miniITX
Intel Core I5-4570S TDP 65W
Noctua NH-L9i LP
Seasonic Platinum 660W Modular
Corsair Vengeance lågprofil DDR3 2x4GB
Sandisk Ultra Plus 2st 250GB
XFX Radeon R7 250 GDDR5 Passive
Windows 8.1 64bit
Nytt grafikkort - Msi GTX 950 Gaming
|
|
|

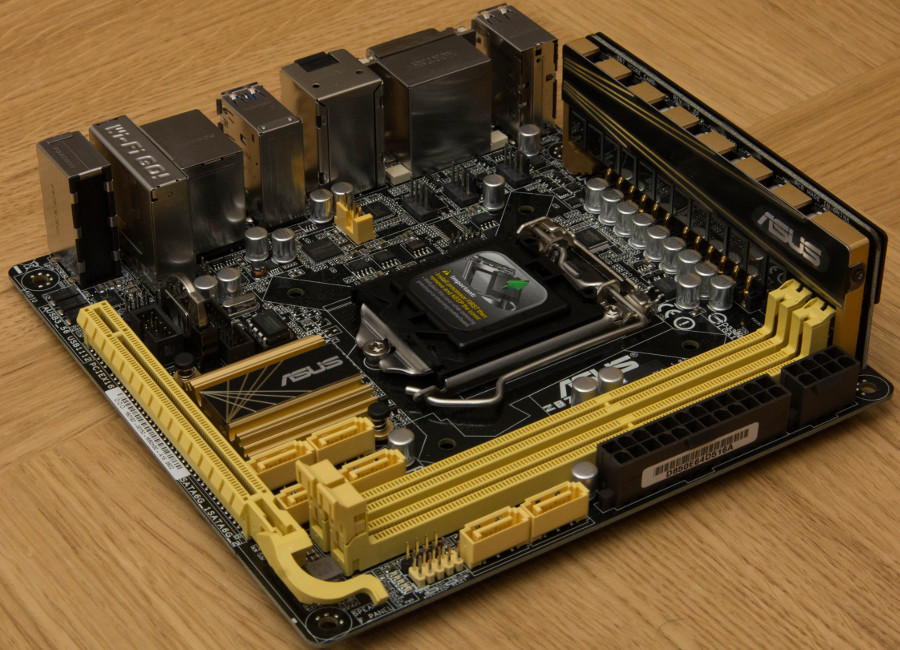

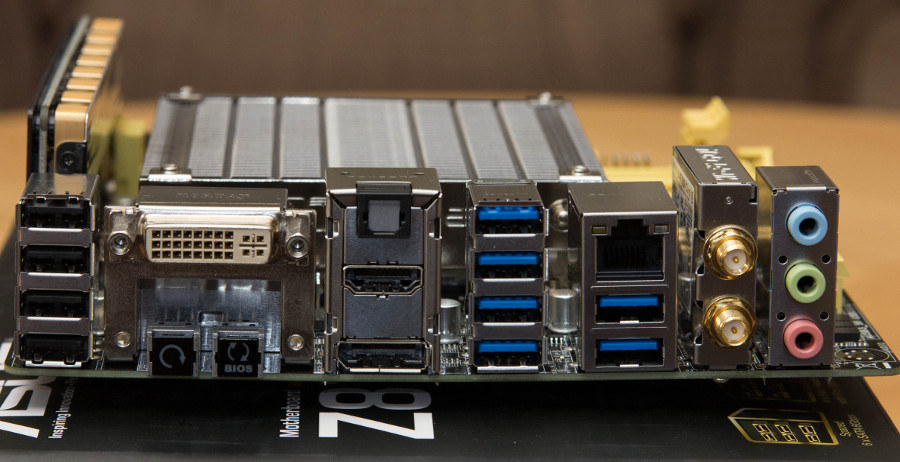

Asus Z87I-PRO WiFi MiniITX
Kompakt endast 17x17 cm. Ändå har det allt utom ett antal PCI och minneplatser
som man ändå inte använder.
Men det finns WiFi, sex SATA och hela fyra fläktkontakter som alla kan kontrollera
både PWM och vanliga 3-pin fläktar.
|

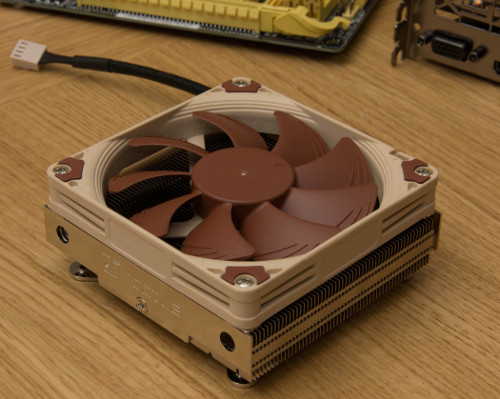

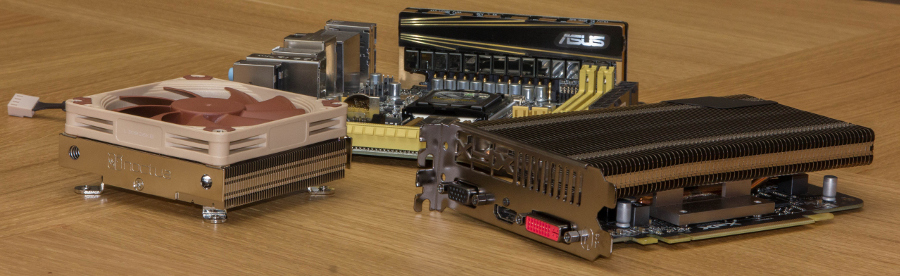

Noctua NH-L9i LP
|

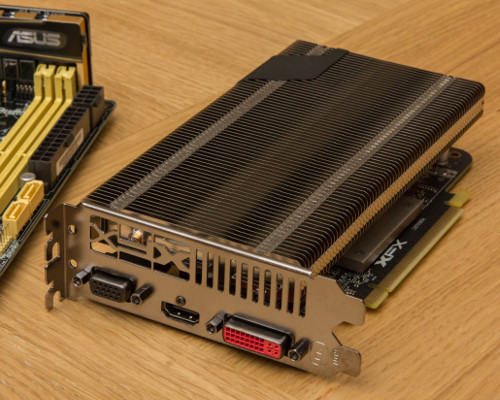

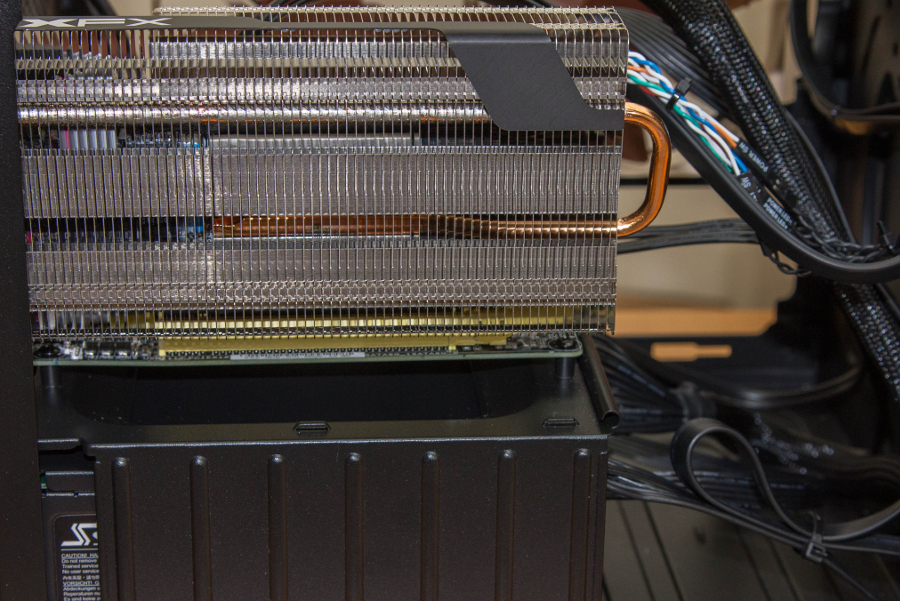

XFX Radeon R7 250 GDDR5 Passive
|

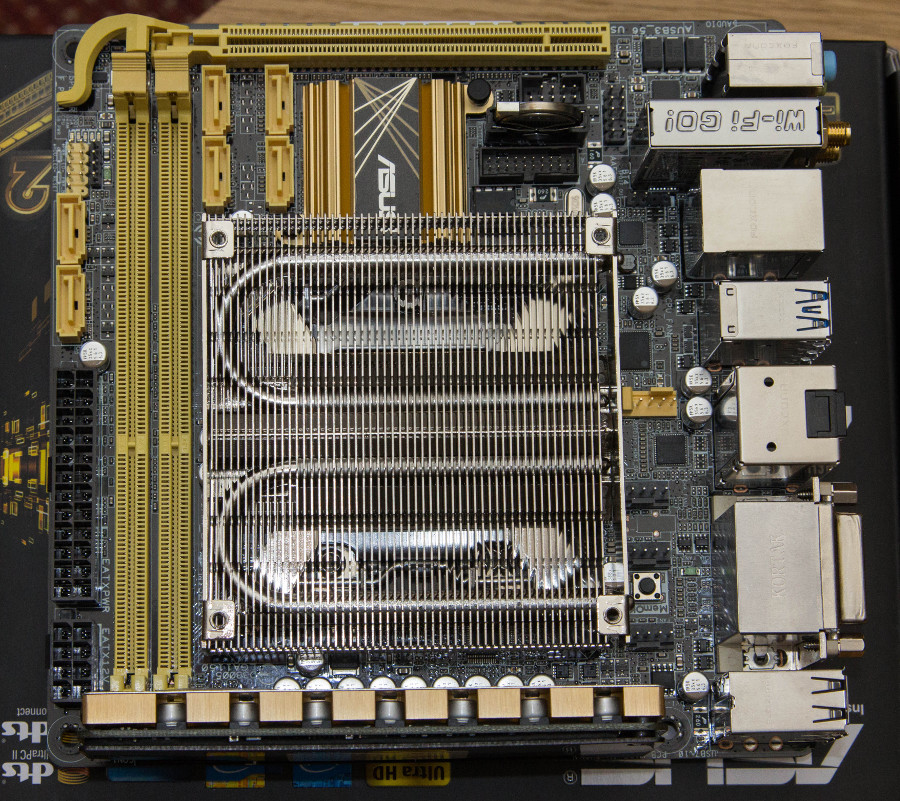

Intel Core I5-4570S TDP 65W (med påmonterad kylare)

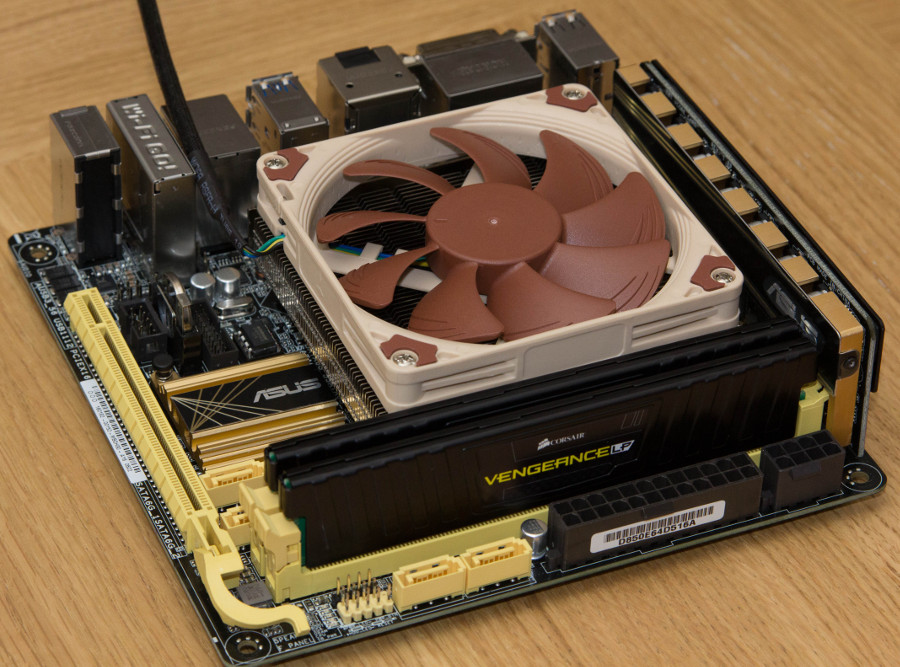

CPU-kylaren kan nog monteras i vilken riktning som helst men den är lite oregelbunden
i tjocklek så man kan med fördel snurra runt lite med den för att hitta optimal orientering.
Så här blir fläktkontakterna till höger lättåtkomliga och det är mer luft ovanför
sydbryggan än vad bilden antyder.

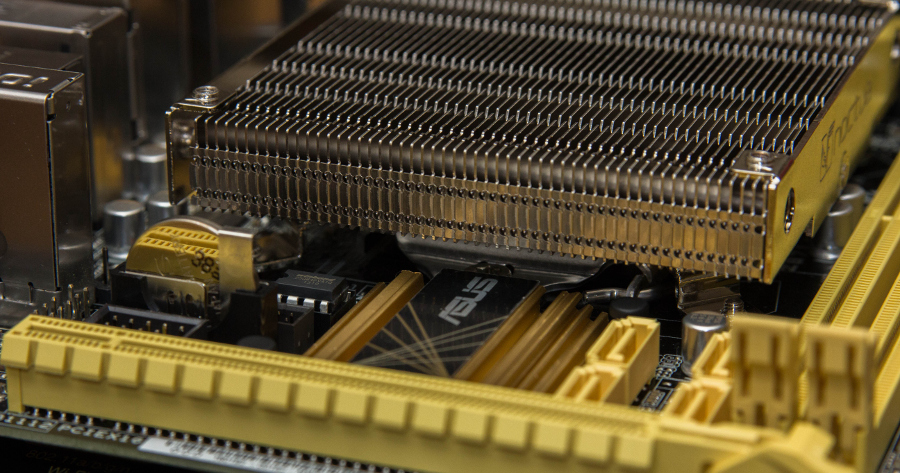

Kondensatorn nere till vänster klarade sig med 1 mm marginal.
|
Hade kunnat använda en större CPU-kylare (största tornmodellerna ryms dock inte på höjden).
Den här suveräna lilla Noctua-modellen räcker dock mer än väl och bidrar till att det
blir luftigt och lättåtkomligt inne i lådan.
|

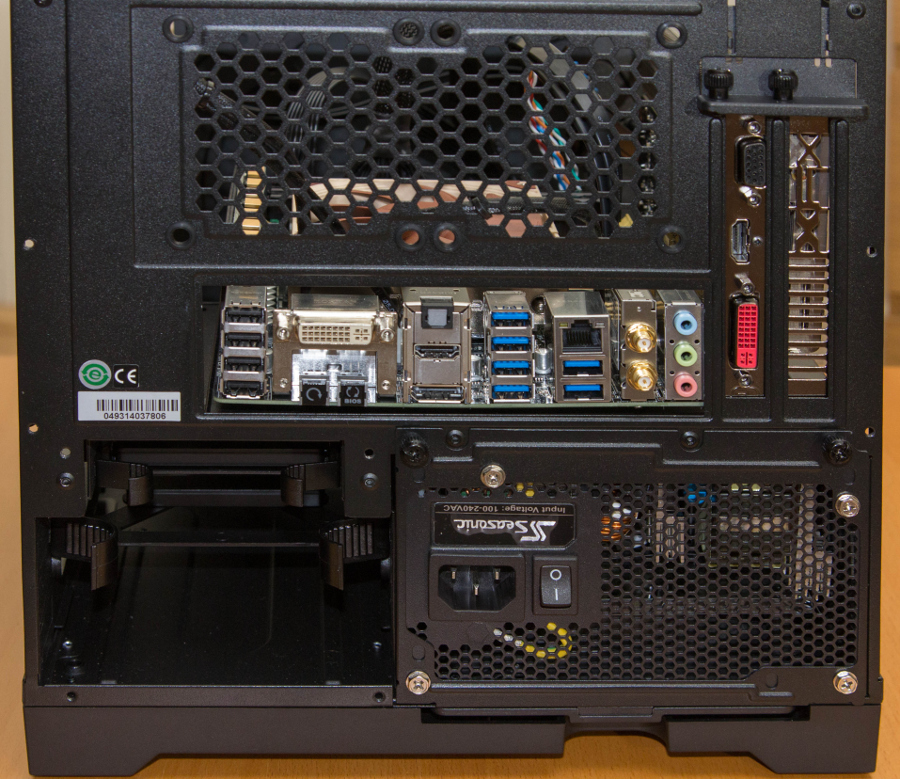

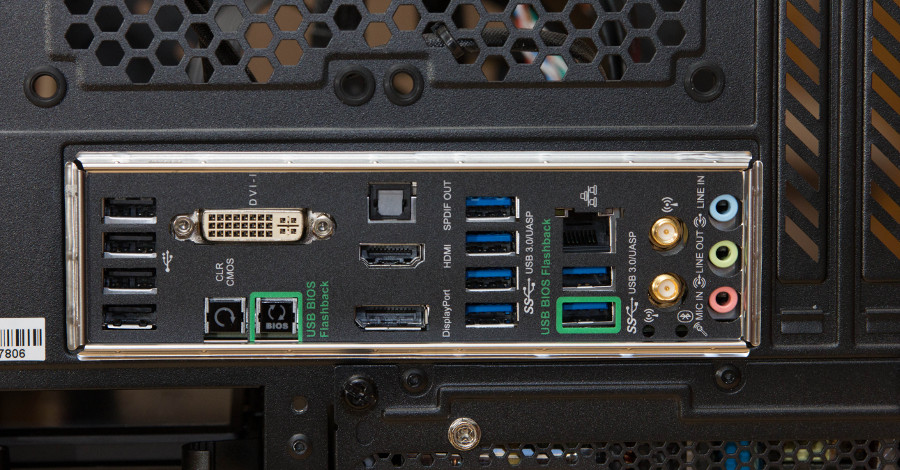

Totalt 12 USB-portar (4x2.0 + 6x3.0 + 2x3.0 i lådfronten)
|

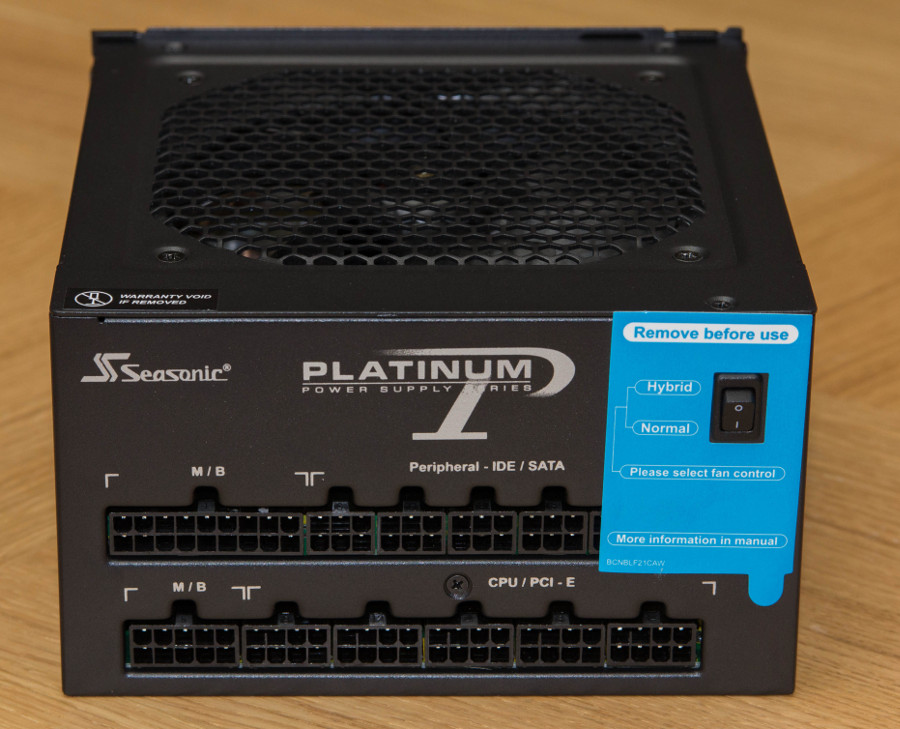

Seasonic Platinum 660W Modular
Overkill förstås med 660W och dyrt var det också men det är flexibelt
och har över 90% effektivitet.
Monterat med fläkten neråt mot intag i botten av lådan.
Började med Normal mode som kör fläkten hela tiden.

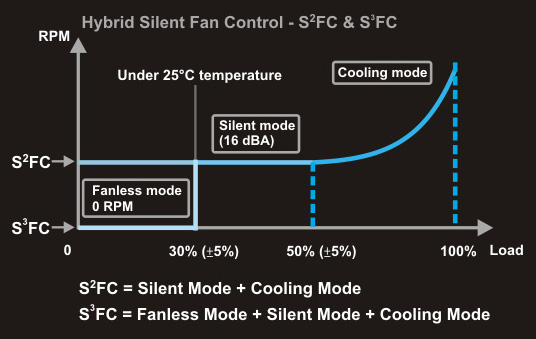

Den hördes dock ganska tydligt så nu har jag bytt till Hybrid mode vilket förmodligen
innebär att fläkten aldrig kommer att snurra i den här datorn. Hoppas det inte blir
för varmt, upp och ned och utan något extra luftflöde, men Seasonic anger inga
restriktioner för monteringen av det här aggregatet.
Dessutom drar nog datorn mindre än 100W så med drygt 90% effektivitet blir det bara
ca 10W värme att avleda.
Jag kan inte höra något av det beryktade Coil whine...
|
|
|

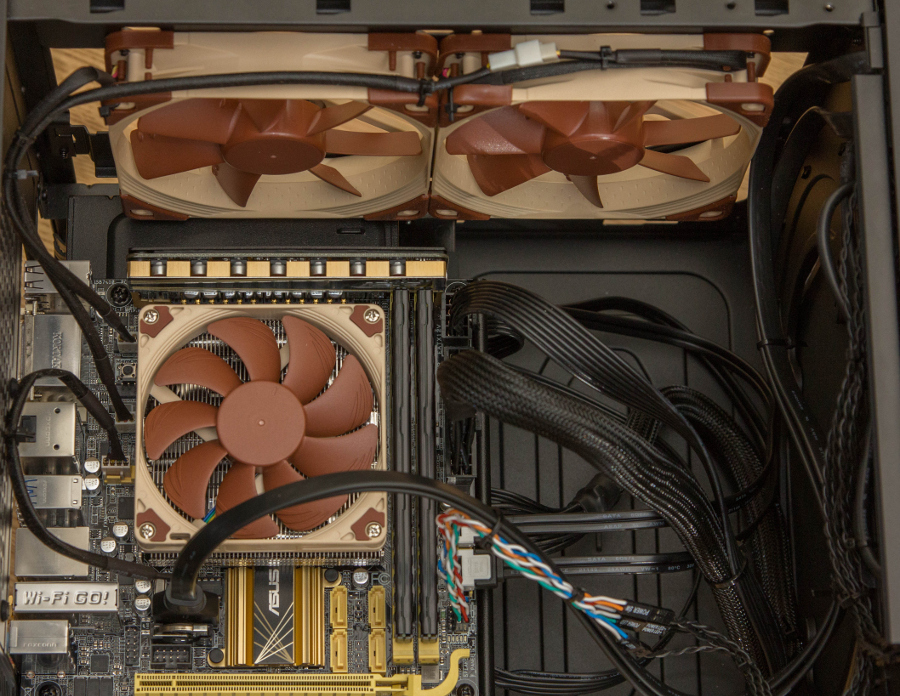

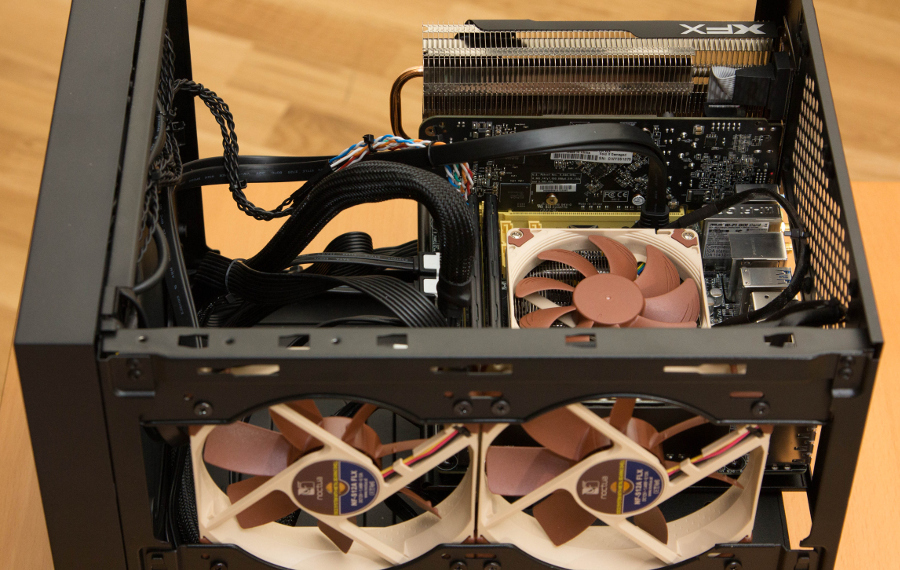

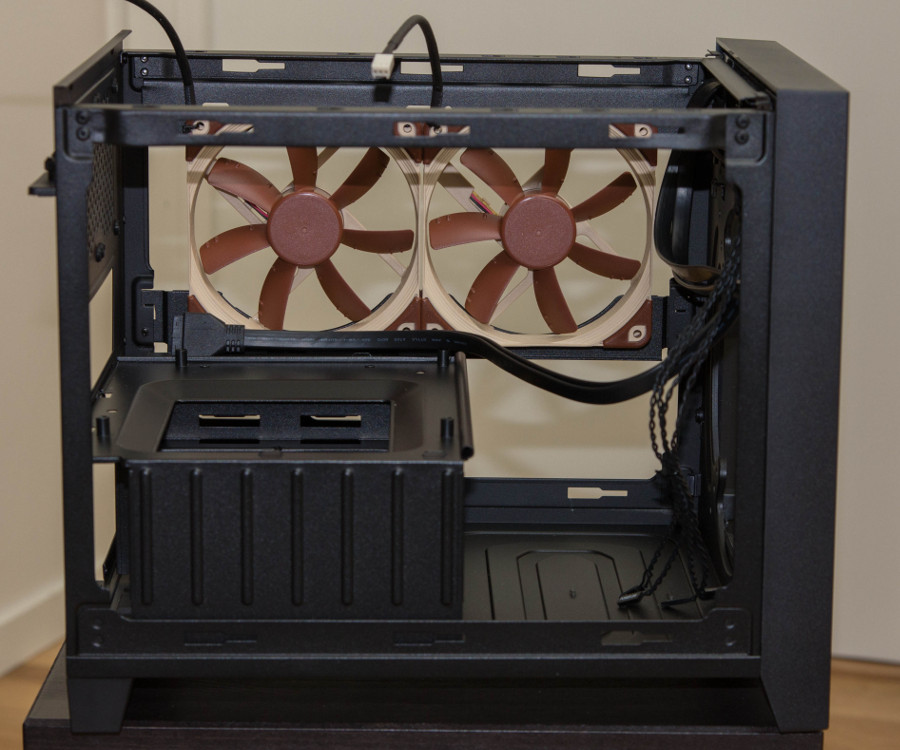

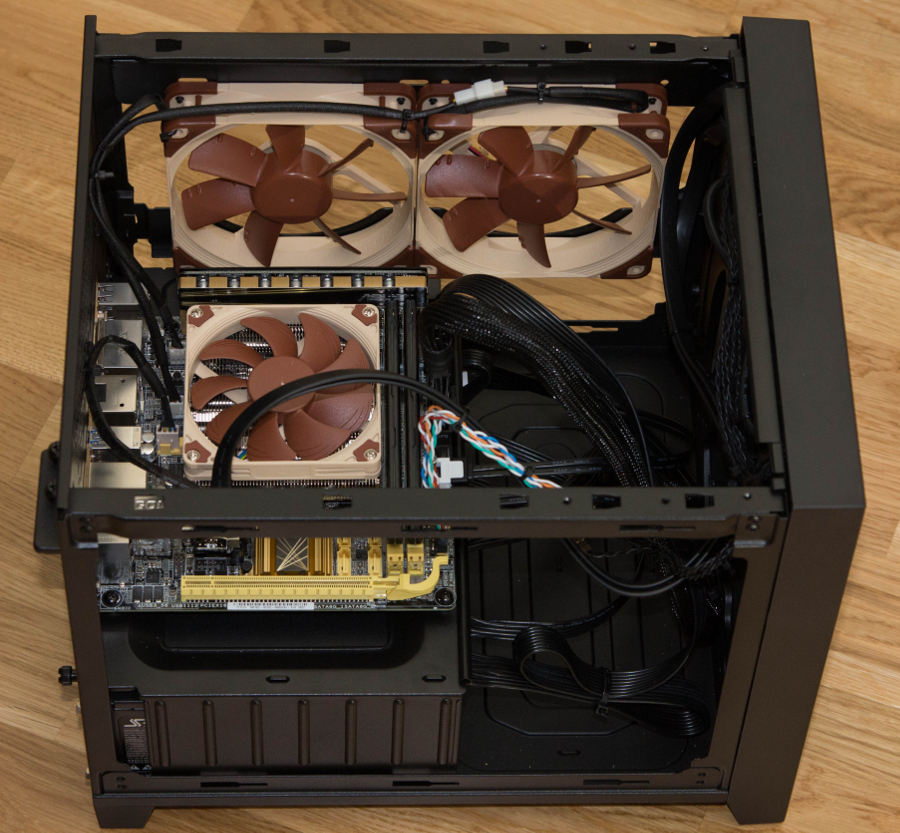

Originalfläktarna utbytta. Dom här två suger luft ut ur lådan. Luftintag i fronten och
till hårddiskburen ska sättas igen. Frisk luft kommer att strömma in genom övre bakre
gallret till CPU området och genom vänsta sidogallret passerande över grafikkortet.
Notera att det är en stor öpning i taket på buren för nätaggregatet. Det i kombination
med höga distanser till moderkortet gör att man skulle kunna montera nätaggregatet med
fläkten uppåt i den här lådan. Ett helt passivt nätaggregat skulle också ha fungerat perfekt.
|

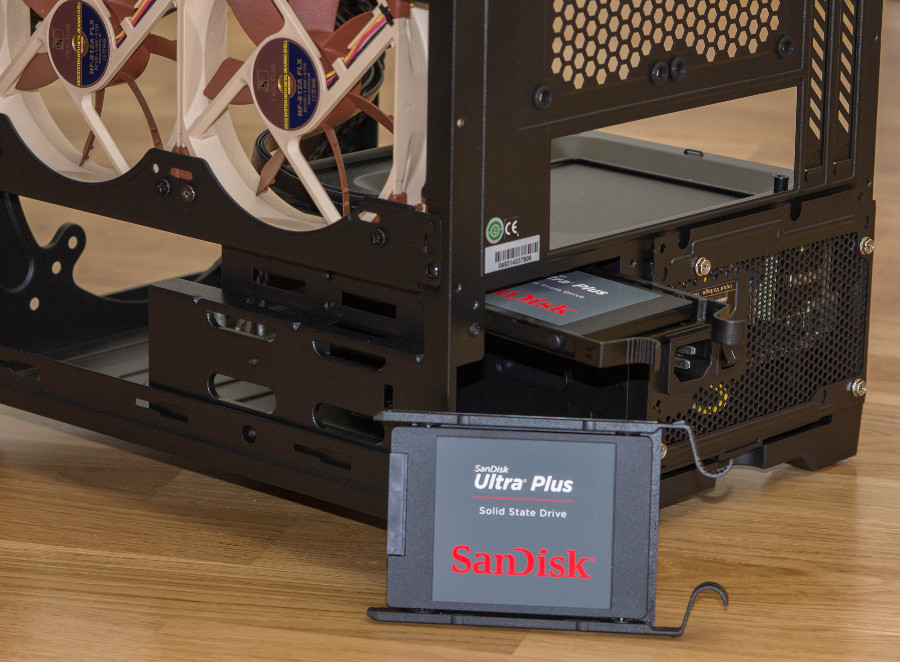

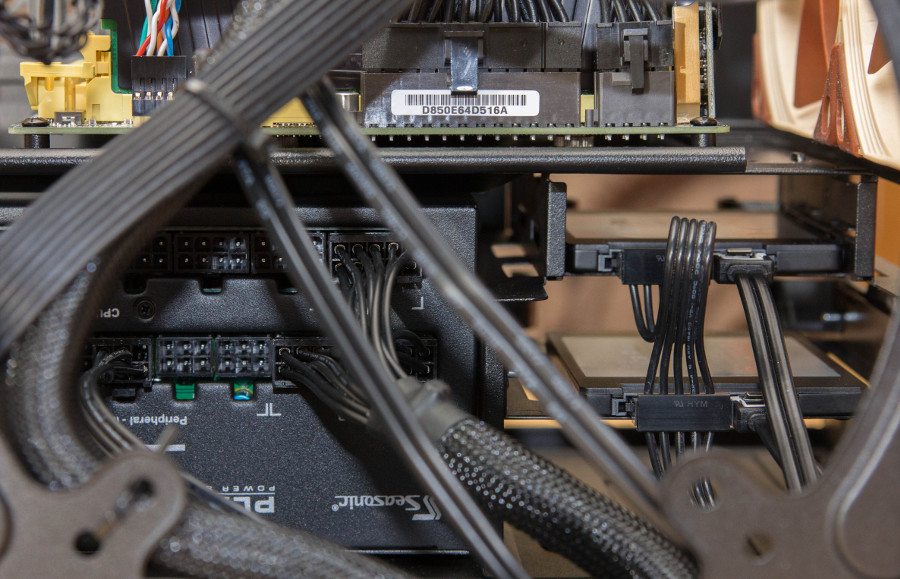

Det finns plats för två 2.5 tums och två 3.5 tums diskar. Det går även att montera
2.5 tummare på dom större slädarna vilket jag gjorde sedan med den ena av mina. På så
sätt blir det större avstånd mellan dom och lättare att komma åt kontakterna.
|
Frontöppning med bortmonterad fläkt underlättar vid montering av kontakter.
Till höger syns baksidan av diskarna.
|
Här syns återigen att det blir en rejäl öppning under moderkortet ner till nätaggregatet.
|

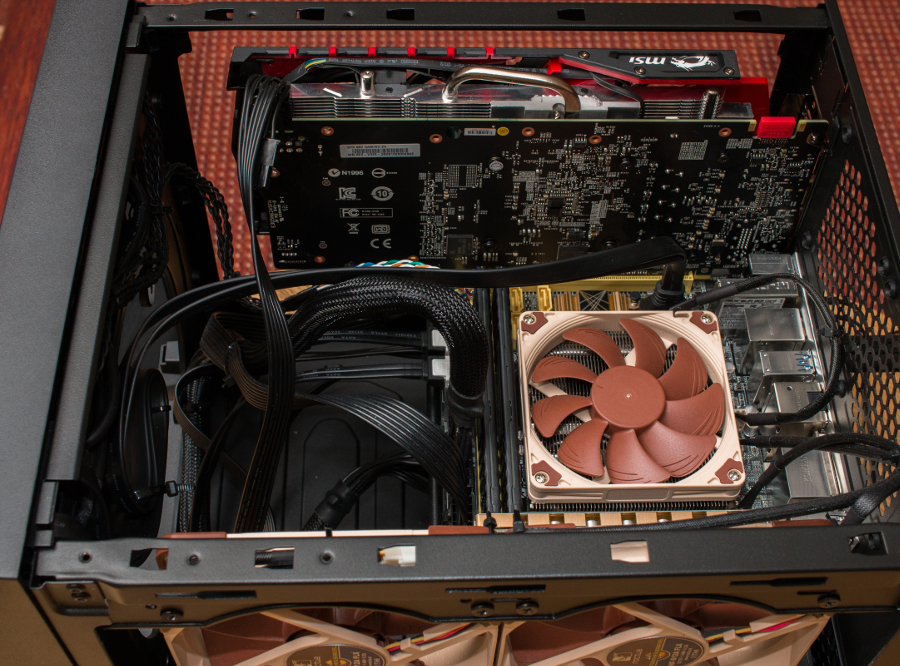

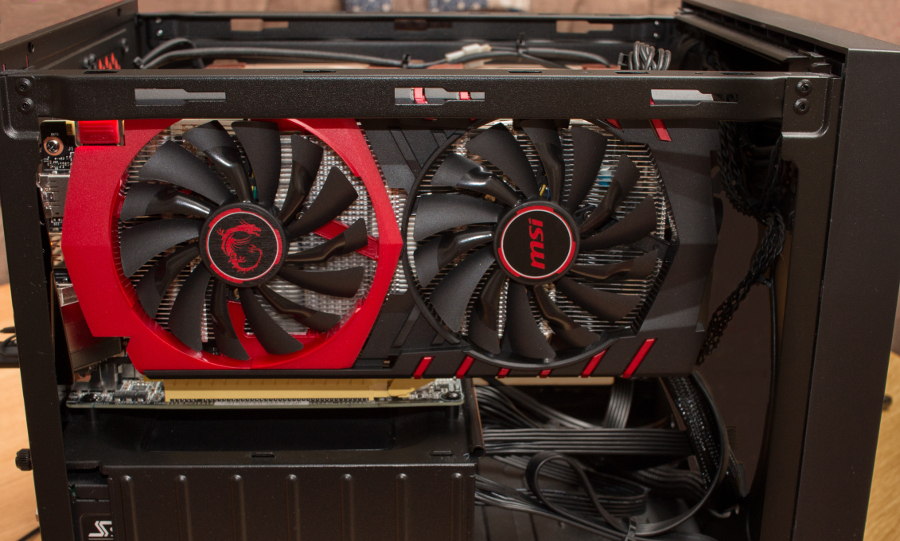

2015-10-06 - Nytt grafikkort - MSI Geforce GTX 950 Gaming
För att driva ny 2560x1440 monitor. Fantastiskt kort, massor av FPS i WoW med
fläktarna på lägsta varv (står still ibland). Lika tyst och samma temperaturer som med det gamla.
Fast det var stort -precis att den extra strömkabeln fick plats.
|
Vet inte vems felet är, Asus eller Corsairs men det gick inte att få moderkortet på
plats med den här bakpanelen monterad som det är tänkt, åtminstone inte utan att
att använda mer våld än vad jag vågade. Nu får den sitta löst på utsidan i stället.
|
Temperaturer och oljud
Kan egentligen sammanfattas väldigt enkelt. Den är praktiskt taget ljudlös och nästan onödigt sval.
Jag gillar Asus utility Fan Expert2 med vilken man kan använda färdiga eller
sätta upp egna profiler för varje enskild fläkt.
Lite överarbetat kanske till den
här enkla datorn men jag tycker det är kul att använda den och trimma fläktarna
till optimal funktion. Står dom stilla drar dom ju inte in damm i onödan.
|
Viloläge -endast CPU-fläkten snurrar (436 rpm)

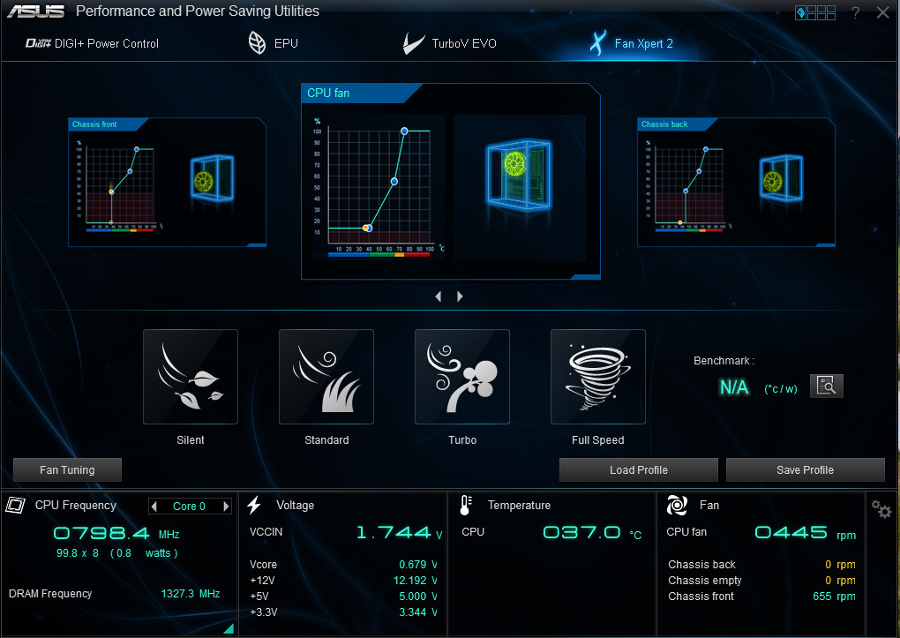

Skrivbordsjobb, Fotoeditering -den ena sidofläkten har startat (655 rpm)

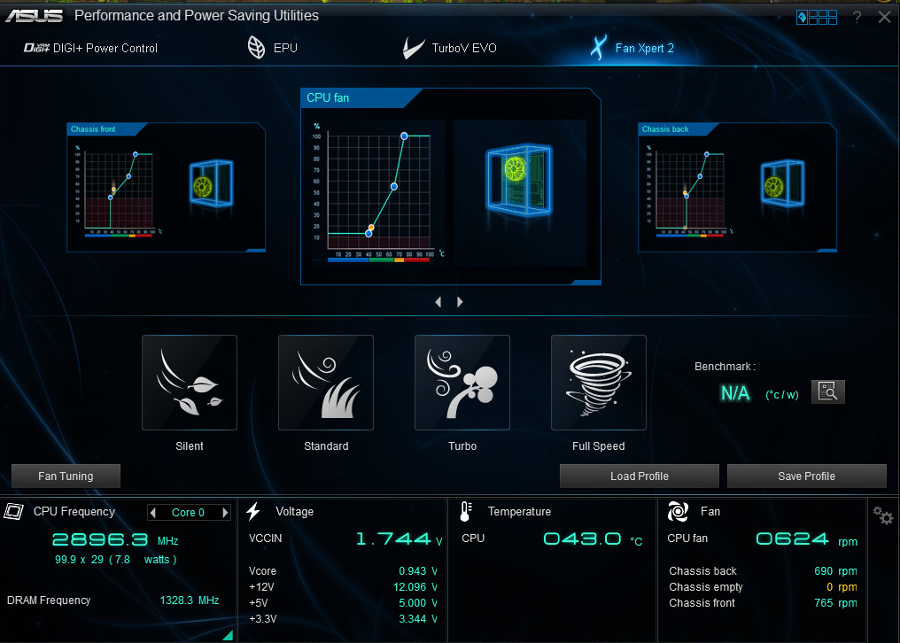

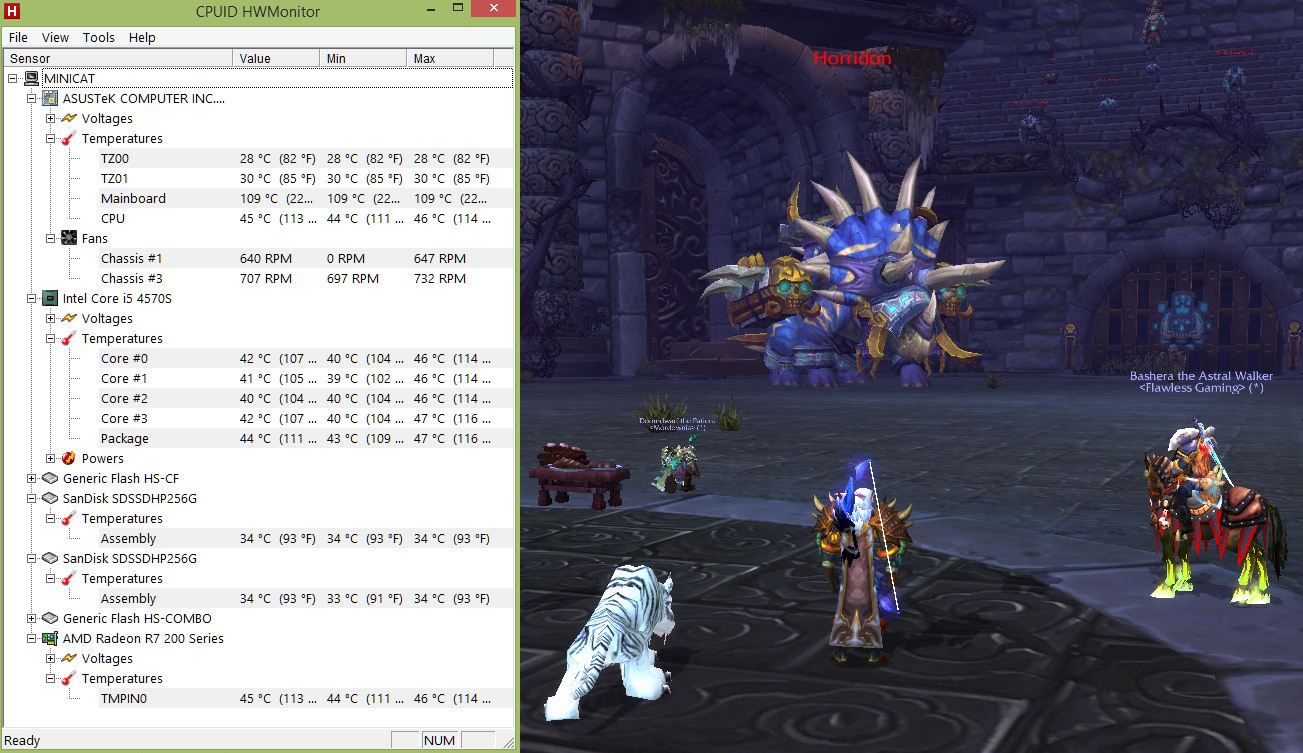

Belastning (World of Warcraft) -även den andra sidofläkten har startat (765 rpm)
|
Det förvånar mig lite att grafikkortet är så svalt ca 20 grader svalare än det med
ungefär samma prestanda i förra datorn.
|
|
